CAD中內六角螺栓的簡單畫法

具體畫法如下：1、首先，單擊CAD中的圓形按鈕以繪制三個同心圓，如下圖所示，然后進入下一步?！? 2、其次，完成上述步驟后，單擊多邊形按鈕確定六邊形并外切于圓，如下圖所示，然后進入下一步?！? 3、接著，完成上述步驟后，輸入打斷命令，并按圖中所示的位置進行打斷，如下圖所示，然后進入下一步?！? 4、然后，完成上述步驟后，單擊“旋轉”按鈕，將打斷的圓順時針旋轉30度。如下圖所示，然后進入下一步?！? 5、最后，可以看到一個六角螺栓就已經畫好了，如下圖所示。這樣，問題就解決了。　 5

機械設計~CAD螺栓、螺母、怎么畫

打開cad，設定線寬，切換視圖為西南等軸測圖，繪制底面，頂面半徑都為5，圈數為7的螺旋線。單擊對象捕捉將最近點打鉤使其更好的捕捉到螺旋線端點并將其為坐標原點建立坐標。選定所繪螺紋牙型為對象，以螺紋線為掃略路徑進行圖形掃略完成螺紋實體繪制。在螺紋軸上繪制兩個圓柱，并依此對其進行并集，差集的操作來完成螺紋繪制，一定要注意對象選取的次序否則可能會操作失敗。繪制外切圓半徑為10的正六邊形對其拉伸高度8.75，并對其進行求差集，半徑為1的倒圓角。利用實體編輯命令選取不同的對象選用適當的顏色對其著色，渲染等處理。

圭茜茜常墨

2020-01-05TA獲得超過3萬個贊

螺栓按GB/T5782。GB/T5783來進繪制，螺母按GB/T6170進行繪制，以上三個標準為粗牙螺紋，CAD畫的話，就看你表示的視圖關系呀，剖面圖就都能看見，螺栓螺母都可以用塊保存，但是你想保存的話，規格太多，需要畫很多，網上應該有插件，要慢慢找

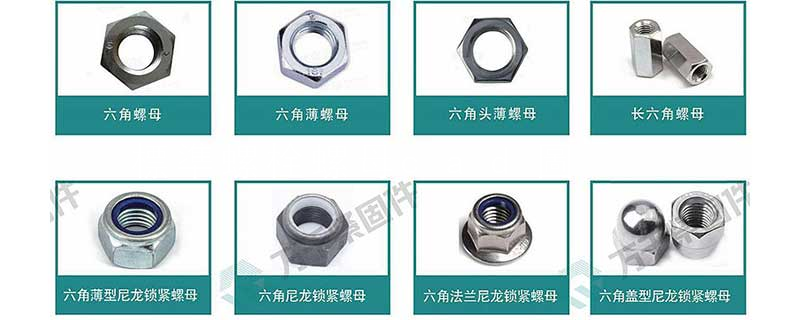

在CAD中如何畫六角螺母平面圖

在CAD中如何畫六角螺母平面圖 在機械行業中，經常會畫到螺母，但要如何繪制螺母呢?我接下來為大家介紹一個簡單的方法,有需要的朋友可以參考下. 1、首先,打開CAD軟件，新建一個空白文件。 2、接著，畫一條中心線 3、接著，畫一個圓，直徑?34.92 4、接著，畫一個外切于圓的六邊形 5、然后，在旁邊畫一條長度34.92的線段，并平移一份，平移距離為10.41 6、在六邊形上畫兩條輔助線 7、從34.92線段的中點處畫一條75°角的線段，長度沒有規定。
